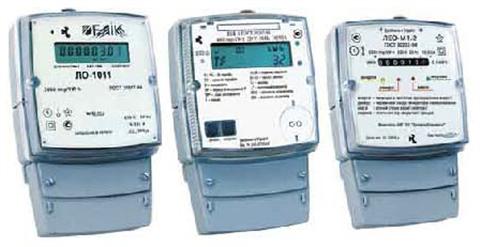

Электросчётчик без РПД  ЛО-1001
Электросчётчик без РПД  ЛО-1011
Электросчётчик с РПД  ЛО-1101
Электросчётчик с РПД  ЛО-1111
Электросчётчик
электронно-механический
ЛЕО-М
СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПЕРЕМЕННОГО ТОКА ЭЛЕКТРОННЫЕ, ОДНОФАЗНЫЕ типа ЛО-1…
Счетчики электрической энергии переменного тока электронные однофазные класса точности 1,0 ОБЛIК предназначены для:
    • учёта активной электрической энергии прямого направления в однофазных цепях переменного тока частотой 50 Гц.
    • передачи накопленной информации устройствам учета высшего уровня, и по-лучения от них команд управления
      выключателем, встроенным в счётчик, с использованием интерфейса RS485.
Счетчики применяются для учета электроэнергии в жилищно–коммунальной сфере, в сельском хозяйстве, на промышленных и других предприятиях.
Счётчики могут использоваться в системах коммерческого учета электроэнергии и в автоматизированных системах диспетчерского управления
режимами энергопотребления * (см. ниже).
Счетчики предназначены для использования в бытовых и производственных помещениях при отсутствии в окружающей среде агрессивных паров и газов.
Рабочие условия эксплуатации:
- температура окружающего воздуха от минус 20 до плюс 55° С
- относительная влажность воздуха до 90% при +30 °С
- атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт. ст.)
Предельные условия транспортирования:
- температура окружающего воздуха от минус 25 до плюс 55° С
- относительная влажность воздуха – 95% при температуре +25° С
- атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт. ст.)
Счетчики выпускаются предприятием-изготовителем в опломбированном виде и пригодны к эксплуатации сразу после установки у Потребителя.
Параметризация счётчика осуществляется Изготовителем, а также может осуществляться при установке счётчика организацией, которая приобрела соответствующее программное обеспечение и обладает необходимыми полномочиями.
Конструкция счетчика обеспечивает возможность отдельного пломбирования с целью исключения доступа к измерительному устройству и к поверочному выходу.
На внутренней поверхности крышки клемной коробки имеется схема внешних подключений счетчика. Имеется возможность подключения к каждому зажиму до двух проводников суммарным сечением до 8 мм2.
Счётчики для модификаций ЛО-110Х и ЛО-111Х с использованием дифференциального датчика разности величин фазного и нулевого токов осуществляют контроль попыток хищения электроэнергии при превышении порогового значения разности токов более 0,25 А.
При фиксации хищения электроэнергии счётчик регистрирует и сохраняет в памяти суммарное время всех фактов хищения, выводит эти данные на ЖКИ, а также может передать эти данные в ПЭВМ по интерфейсу RS485.
Счётчики увеличивают показания при любом направлении потока измеряемой электроэнергии.
Счётчик оборудован импульсным выходным устройством.
Все модификации счётчиков имеют интерфейс RS485, который может быть использован для связи с ПЭВМ (передача информации и получение команд управления).
Подробный перечень функций по взаимной связи конкретного типоисполнения счётчика и ПЭВМ приводится в отдельном описании версии программного обеспечения.
    • В настоящее время опытный образец системы установлен и успешно эксплуатируется в Каневских РЭС Черкассоблэнерго.

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПЕРЕМЕННОГО ТОКА МЕХАНИЧЕСКИЕ, ОДНОФАЗНЫЕ   ЛЕО-М
Счетчики ЛЕО-М обеспечивают учет активной электроэнергии в однофазных сетях переменного тока в любых отраслях хозяйства и коммунально-бытовой сфере, и могут поставляться класса 1 или 2.
Они оснащены электромеханическим счетным устройством, имеют светодиодные индикаторы.
Счетчики предназначены для эксплуатации в закрытых помещениях при отсутствии в воздухе этих помещений пыли, агрессивных паров и газов и должны монтироваться на невибрируемом щите, стене или стенде в соответствии с требованиями «Правил устройств электроустановок».
В помещениях, где возможны загрязнение и механические повреждения счетчиков, монтаж должен осуществляться в предохранительных шкафах.
Счетчики обеспечивают работоспособность в следующих климатических условиях:
•  рабочий (предельный) температурный диапазон - от минус 20 °С до плюс 55 °С;
•  относительная влажность окружающего воздуха не более 90 % при +30 °С;
•  атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт. ст.).
В зависимости от провода сети напряжения (фаза, фаза и нейтраль) по которому ведется учет потребленной электроэнергии, типа установленного датчика тока, счетчики ЛЕО М поставляются в исполнениях:
    ЛЕО-М1.1 (1 датчик тока - токовый трансформатор);
ЛЕО-М1.2 (2 датчика тока - 2 токовых трансформатора);
    ЛЕО-М1.3 (1 датчик тока - шунт);
    ЛЕО-М1.4 (2 датчика тока - шунт и токовый трансформатор).
Исполнения 2 и 4 обеспечивают учет энергии, как по фазе, так и по нейтрали (по максимуму).
На верхней панели счетчиков ЛЕО М расположены четыре светодиодных индикатора и цифры барабана электромеханического счетного устройства.
Первые 6 белых символа барабана показывают количество потребленной энергии в кВт*часах, а последний 7-й красный символ – в сотнях Вт*часов (десятых долях кВт*часов).
Индикатор «мережа» светится, если на счетчик подано напряжение сети.
Индикатор «енергія» мигает с частотой, пропорциональной потребляемой энергии.
Индикатор «реверс» светится, если при монтаже счетчика к его входу, к которому должен быть подключен источник электроэнергии (генератор), подключена нагрузка.
Индикатор «увага» светится при разной величине тока, проходящему по фазовому проводу и нейтрали (только в счетчиках ЛЕО М1.2 и ЛЕО-М1.4).
Названия «мережа», «енергія», «реверс» и «увага» могут быть выполнены на другом языке или с другими обозначениями.
Гарантийный срок хранения 12 месяцев в упаковке изготовителя в складских помещениях.
Ресурс изделия до первого капитального ремонта 50 000 часов.
Гарантийный срок эксплуатации 18 месяцев с даты введения счетчиков в эксплуатацию.
СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПЕРЕМЕННОГО ТОКА ЭЛЕКТРОННЫЕ, ОДНОФАЗНЫЕ типа ЛО-1…
Номинальное напряжение, В
220
Номинальная сила тока, А
5.0
Номинальная частота сети питания, Гц
50
Минимальная сила тока, А
0.25
Максимальная сила тока, А
50
Порог чувствительности, А (Вт)
0.02(4.4)
Передаточное число передающего устройства, имп/кВт.час
3600
Питание счетчика от сети перемен. тока частотой 50 Гц, В
220
Напряжение внешнего источника постоянного тока для питания цепей интерфейса RS485, В
12
Длительность периода сохранения информации при отсутствии питания, лет не менее
10
Габаритные размеры, мм
220x126x60
Установочные размеры, мм

- по вертикали
137±1
- по горизонтали
92±1
Масса,  кг, не более
1.0
СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПЕРЕМЕННОГО ТОКА МЕХАНИЧЕСКИЕ, ОДНОФАЗНЫЕ   ЛЕО-М
Включение в сеть
прямое
Номинальное напряжение, В
220
Номинальный ток, А
10
Номинальная частота сети питания, Гц
50
Максимальный ток, А
50
Полная мощность, потребляемая последовательной
цепью, В•А, не более
0,2
Полная мощность, потребляемая параллельной
цепью, В•А, не более
8,0
Передаточное число передающего устройства, имп/кВт•ч
3200
Порог чувствительности, А
0,02
Время установления рабочего режима, с, не более
3
Максимально допустимое значение основной
погрешности, %, не более
1
Габаритные размеры, мм, не более
204х126х62
Установочные размеры, мм:

- по вертикали
137±4
- по горизонтали
92±1
Масса, кг, не более
0,9
Средний срок службы, лет не менее
25
