Командоконтроллеры ККТ предназначены для пуска, реверсирования и регулирования скорости вращения электродвигателей переменного тока серии МТ путем изменения схемы и величины включенных в электрическую цепь сопротивлений. Каждый контроллер имеет 12 электрических цепей.

Климатическое исполнение: У2, УХЛ2, Т2.
Степень защиты: IP40.
Охлаждение - естественное.
Применение: Кулачковые командоконтроллеры серии ККТ применяются только в цепях переменного тока.

Командоконтроллеры ККТ состоят из основания (отливка из алюминиевого сплава), кулачкового барабана и коммутационных элементов.
Кулачковый барабан представляет собой стальной вал с закрепленными на нем пластмассовыми фасонными шайбами, который вращается в шариковых подшипниках.
Кулачковые элементы командоконтроллера серии ККТ имеют две пластмассовые рейки, на которых крепятся неподвижные контакты, рычаги с подвижными контактами и пружины.
Зажимы для внешних присоединений расположены на внешней стороне рейки. Поворот кулачкового барабана осуществляется с помощью рукоятки, насаженной на выходящий из основания конец вала. В свободном состоянии, когда на рычаг кулачкового элемента не действует кулачковая шайба, контакты элемента замкнуты. Ввод провода в контроллеры ККТ осуществляется через отверстия в основании.

Структура условного обозначения: ККТ-ХХАХ2

ККТ - контроллер кулачковый трёхфазного переменного тока;
Х      - длительный ток кулачкового элемента (63А или 50А);
Х      - порядковый номер исполнения по схеме;
А      - модернизироанный;
Х2    - климатичское исполнение (У) и категория размещения 2 по ГОСТ 15543 и ГОСТ 15150.

Тип
Число положений
Максимально
допустимый ток
при ПВ 40%, А
Максимальная мощность
эл. двигателя при ПВ 40%, кВт
Масса, кг
Вперёд, подъём
Назад, спуск
220В
380-500В
ККТ-61А
5
5
100
22
30
12,5
ККТ-62А
5
5
100
2х22
2х30
12,5
ККТ-63А
1
1
75
11
22
12,5
ККТ-65А
5
5
100
-
30
12,5
ККТ-68А
5
5
100
50
80
12,5
Технические параметры командоконтроллеров серии ККТ
ККТ-62А

←                                            →

5
4
3
2
1
0
1
2
3
4
5






Х





1
2
Х
Х
Х
Х



Х
Х
Х
Х


Х









Х
3
4
Х
Х
Х





Х
Х
Х


Х
Х
Х
Х
Х






5
6
Х
Х







Х
Х








Х
Х
Х
Х
Х
7
8
Х
Х
Х
Х



Х
Х
Х
Х


Х









Х
9
10
Х
Х
Х





Х
Х
Х













11
12
Х
Х







Х
Х

ККТ-63А

←       →

1
0
1


Х

1
2
Х

Х




Х
3
4
Х




Х
Х

5
6


Х





7
8
Х







9
10


Х





11
12
Х

Х

ККТ-61А

←                                            →

5
4
3
2
1
0
1
2
3
4
5






Х





1
2
Х
Х
Х
Х
Х








Х
Х
Х
Х
Х
Х





3
4






Х
Х
Х
Х
Х







Х
Х
Х
Х
Х
Х
5
6
Х
Х
Х
Х
Х








Х









Х
7
8






Х
Х
Х
Х
Х


Х









Х
9
10
Х
Х
Х
Х



Х
Х
Х
Х


Х
Х







Х
Х
11
12
Х
Х
Х





Х
Х
Х

Схемы включения контактов командоконтроллеров серии ККТ
Командоконтроллеры постоянного тока серии ККП

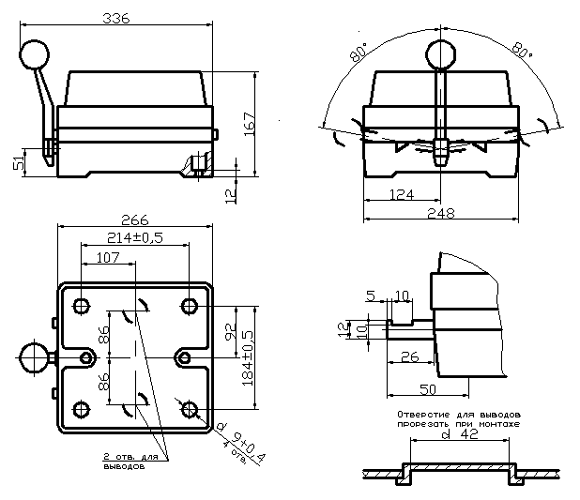

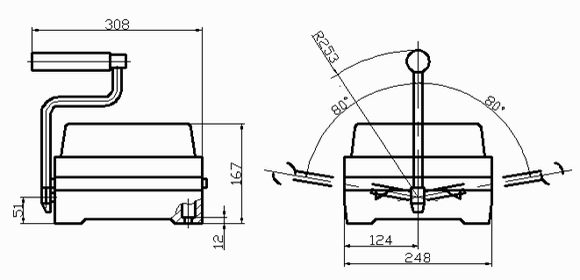

Командоконтроллеры серии ККП-1000 предназначены для дистанционного электрического управления аппаратами комплексных низковольтных устройств в крановых электроприводах постоянного и переменного тока.
Каждый контроллер имеет 12 электрических цепей. Корпус и крышка серии ККП-1000 отлиты из алюминиевого сплава, что обеспечивает защиту от механических повреждений и пожаробезопасность.
Серия ККП включает в себя более 80 типов различных исполнений, отличающихся по диаграмме включения контактов.
Степень защиты - IP20
Климатическое исполнение - У2, УХЛ2, Т2
Охлаждение - естественное
Напряжение: до 440В постоянного тока; до 500В переменного тока с частотой до 60 Гц
Номинальный ток - 25А
Включаемый ток: 50А при переменном напряжении до 500В; 25А при постоянном напряжении до 440В
Отключаемый ток: 25А при переменном напряжении до 500В; 2,5/2,0/0,5А при постоянном напряжении 110/220/440В
Тип
Количество
контактных
устройств
Число
положений
Характеристика
привода
ККП-1101
12
4-0-4
Рукоятка
нормальная,
фиксация
в каждом
положении
ККП-1102
12
5-0-5
ККП-1103
12
4-0-4
ККП-1104
6
3-0-3
ККП-1105
12
5-0-5
ККП-1106
11
4-0-4
ККП-1107
12
4-0-4
ККП-1108
11
4-0-4
ККП-1109
12
5-0-5
ККП-1110
12
5-0-5
ККП-1111
12
5-0-5
ККП-1112
12
5-0-5
ККП-1113
12
4-0-4
ККП-1114
6
4-0-4
ККП-1115
6
3-0-3
ККП-1116
6
3-0-3
ККП-1117
10
3-0-3
ККП-1118
12
4-0-4
ККП-1119
12
4-0-4
ККП-1120
12
4-0-4
ККП-1121
12
5-0-5
ККП-1122
12
4-0-4
ККП-1123
12
4-0-4
ККП-1124
10
4-0-4
ККП-1125
10
4-0-4
ККП-1126
12
5-0-5
ККП-1127
12
5-0-5
ККП-1128
12
4-0-4
ККП-1129
6
2-0-2
ККП-1130
12
4-0-4
ККП-1131
6
2-0-2
ККП-1132
6
3-0-3
ККП-1133
12
5-0-5
ККП-1134
10
5-0-5
ККП-1135
10
5-0-5
ККП-1136
6
4-0-4
ККП-1137
12
4-0-4
ККП-1138
12
4-0-4
ККП-1139
12
4-0-4
ККП-1140
12
4-0-4
ККП-1141
10
2-0-2
ККП-1142
6
1-0-1
Тип
Количество
контактных
устройств
Число
положений
Характеристика
привода
ККП-1143
12
5-0-5
Рукоятка
нормальная,
фиксация
в каждом
положении
ККП-1144
12
5-0-5
ККП-1145
12
4-0-4
ККП-1146
11
4-0-4
ККП-1147
12
3-0-3
ККП-1148
12
3-0-3
ККП-1149
9
3-0-3
ККП-1150
9
3-0-3
ККП-1151
12
5-0-5
ККП-1152
12
5-0-5
ККП-1153
8
3-0-3
ККП-1154
10
1-0-1
ККП-1155
12
4-0-3
ККП-1159
10
5-0-5
ККП-1160
10
4-0-4
ККП-1161
12
4-0-4
ККП-1162
10
5-0-5
ККП-1163
10
5-0-5
ККП-1164
12
5-0-5
ККП-1165
9
4-0-4
ККП-1166
6
3-0-3
ККП-1167
12
5-0-5
ККП-1168
6
5-0-5
ККП-1169
12
5-0-5
ККП-1170
11
5-0-5
ККП-1171
12
4-0-4
ККП-1172
11
4-0-4
ККП-1173
11
4-0-4
ККП-1174
12
5-0-5
ККП-1175
12
4-0-4
ККП-1176
9
4-0-4
ККП-1177
12
4-0-5
ККП-1206
12
3-0-4
Рукоятка
грейферная,
фиксация
в каждом
положении
ККП-1207
12
4-0-4
ККП-1222
12
5-0-5
ККП-1224
12
4-0-4
ККП-1257
12
1-0-1
ККП-1258
12
4-0-4
ККП-1275
12
4-0-4
ККП-1278
12
4-0-4
ККП-1279
21
4-0-4




Командоконтроллеры экскаваторные серии ЭК
ЭК-8200
ЭК-8250

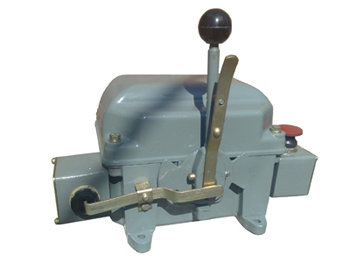

Командоконтроллеры серии ЭК предназначены для дистанционного управления аппаратами электротехнических устройств электроприводов экскаваторных установок.

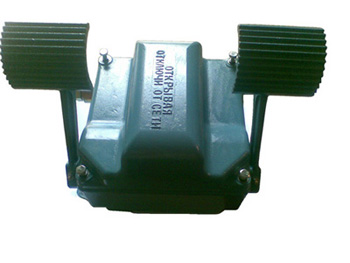

Командоконтроллеры серии ЭК-8200 рассчитаны на ручное управление, ЭК-8250 - на ножное.
Командоконтроллеры обеспечивают работу при напряжении:
до 440 В постоянного тока;
до 500 В переменного тока, частотой 50 и 60 Гц.
Исполнение командоконтроллеров закрытое, степень защиты IP20 при условии, что отверстия для выводов закрыты.
Каждый командоконтроллер имеет 6 электрических цепей.
Режим работы командоконтроллеров - ПВ 40%.
Климатические исполнения: У2, УХЛ2, Т2.
Группа условий эксплуатации по механическим факторам - М3.
Охлаждение естественное.
Тип

Ток продолжительного режима при постоянном напряжении до 500В, А
Включаемый ток,А
Отключаемый ток, А
Масса, кг
500В
440В
При переменном напряжении до 500В
При постоянном напряжении, В
110
220
440
ЭК-8200
10
50
25
16
2,5
1,5
0,5
12
ЭК-8250
20
Технические данные:

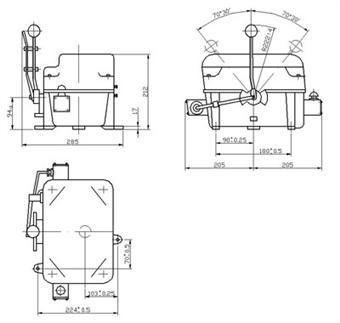

ЭК-8203A

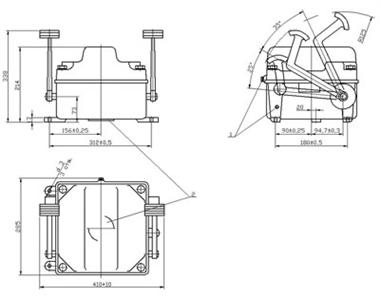

ЭК-8252A
Командоконтроллеры переменного тока серии ККТ-60А
Общество с дополнительной ответственностью
Каменец-Подольский
электромеханический завод
Структура условного обозначения: ККП-1ХХХ Х2

ККП - контроллер кулачковый постоянного тока;
1     - серия;
Х     - тип используемой рукоятки (1 - нормальная; 2 - грейферная);
ХХ   - порядковый номер исполнения по схеме;
Х2   - климатичское исполнение (У) и категория размещения 2 по ГОСТ 15543 и ГОСТ 15150.
ККТ-65А

←                                            →

5
4
3
2
1
0
1
2
3
4
5






Х





1
2
Х
Х
Х
Х
Х














Х
Х
Х
Х
Х
3
4






Х
Х
Х
Х
Х








Х
Х
Х
Х

5
6
Х
Х
Х
Х
Х








Х
Х
Х
Х
Х






7
8






Х
Х
Х
Х
Х








Х
Х
Х
Х

9
10
Х
Х




Х
Х
Х

Х


Х
Х
Х



Х
Х
Х

Х
11
12
Х





Х



Х

ККТ-68А

←                                            →

5
4
3
2
1
0
1
2
3
4
5

Х
Х
Х
Х
Х






1
2
Х
Х
Х
Х



Х
Х
Х
Х








Х
Х
Х
Х
Х
3
4
Х
Х
Х
Х



Х
Х
Х
Х







Х





5
6
Х
Х
Х





Х
Х
Х


Х









Х
7
8
Х
Х
Х





Х
Х
Х


Х








Х

9
10
Х
Х







Х
Х













11
12
Х
Х







Х
Х
