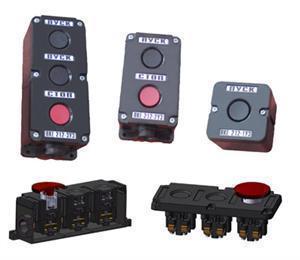

Посты управления кнопочные ПКЕ
Посты управления кнопочные сери ПКЕ применяются в пультах управления станков, систем автоматики.
Они могут быть установлены в системах управления бытовых и промышленных дерево и металлообрабатывающих станков, в системах управления грузоподъёмных механизмов и промышленных комплексов.
Технические характеристики постов управления кнопочных ПКЕ
Максимальное напряжение:
- переменного тока частотой 50 или 60 Гц, В  ........................ 660
- постоянного тока    .................................................................. 440
Номинальный ток, А   ................................................................   10
Форма толкателя: циллиндрическая "Ц", грибовидная "Гр".
Цвет толкателя: чёрный "Ч", красный "К", жёлтый "Ж", синий "С",
зелёный "З", белый "Б".
Структура условного обозначения ПКЕ ХХ2-2ХХ:
ПКЕ - обозначение серии постов;
X - исполнение по эксплуатационному назначению (1; 2; 6; 7);
X - исполнение по степени защиты согласно ГОСТ 14255-69: 1 - IP40 со стороны управляющего элемента, IP00 (IP40) - со стороны монтажа проводов; 2 - IP54 со стороны управляющего элемента, IP00 (IP54) - со стороны монтажа проводов;
2 - исполнение по материалу корпусных деталей - пластмасса;
2 - исполнение по количеству управляющих элементов (толкателей) - управляющих элементов два;
XX - климатическое исполнение (У, УХЛ) и категория размещения (2; 3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
При заказе следует указывать серию ПКЕ, количество управляющих элементов, степень защиты, климатическое исполнение (У2; У3),
форму толкателя и его цвет и, при необходимости, надпись на табличке.

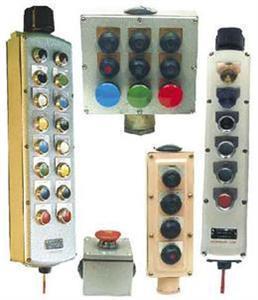

Посты управления кнопочные ПКУ 15-21
Посты управления серии ПКУ предназначены для коммутации электрических цепей управления в невзрывоопасных средах, не содержащих пыли, газа, жидкостей в концентрациях, нарушающих работу постов.

Пример условного обозначения постов управления серии ПКУ 15:
ПКУ 15-21.231-54У2
ПКУ - буквенное обозначение поста;
15 - условный номер разработки;
21 - условное обозначение величины номинального теплового тока - 10А;
2 - количество вертикальных рядов встраиваемых аппаратов
(1, 2, 3);
3 - количество горизонтальных рядов встраиваемых паппаратов
(1, 2, 3, 4, 5, 6, 8);
1 - способ установки поста
(1 - пристраиваемый: крепится на плоской поверхности; 3 - подвешивается на металличсеском рукаве, или тросе);
54 - степень защиты: (40 - IP40; 54 - IP54);
У2 - климатическое исполнение и категория размещения (У2; У3; Т2; Т3).
Тип поста
Способ установки
Количество встраиваемых аппаратов
Степень защиты
Климатическое исполнение и категория размещения
ПКУ 15-21.111--54У2(Т2)
Пристра
иваемые
к
плоской
поверх
ности
1
IP54
У2 или Т2
ПКУ 15-21.121--54У2(Т2)
2
ПКУ 15-21.131--54У2(Т2)
3
ПКУ 15-21.141--54У2(Т2)
4
ПКУ 15-21.231--54У2(Т2)
6
ПКУ 15-21.331--54У2(Т2)
9
ПКУ 15-21.163--54У2(Т2)
Подвеши
ваемые
на
рукавах
или
тросах
6
ПКУ 15-21.253--54У2(Т2)
10
ПКУ 15-21.283--54У2(Т2)
16
ПКУ 15-21.111--40У3(Т3)
Пристра
иваемые
к
плоской
поверх
ности
1
IP40
У3 или Т3
ПКУ 15-21.121--40У3(Т3)
2
ПКУ 15-21.131--40У3(Т3)
3
ПКУ 15-21.141--40У3(Т3)
4
ПКУ 15-21.231--40У3(Т3)
6
ПКУ 15-21.331--40У3(Т3)
9
ПКУ 15-21.163--40У3(Т3)
Подвеши
ваемые
на
рукавах
или
тросах
6
ПКУ 15-21.253--40У3(Т3)
10
ПКУ 15-21.283--40У3(Т3)
16
Классификация постов управления ПКУ 15-21
Технические характеристики ПКУ-15
Номинальное напряжение по изоляции, В
- переменного тока, частотой 50 и 60 Гц .............. 660
- постоянного тока ............................................... 440
Номинальный тепловой ток, А ............................... 10
Частота включений в час ................................... 1200
ПКЕ-112(122)-1
ПКЕ-112(122)-2
ПКЕ-112(122)-3
ПКЕ-212(222)-1
ПКЕ-212(222)-2
ПКЕ-212(222)-3

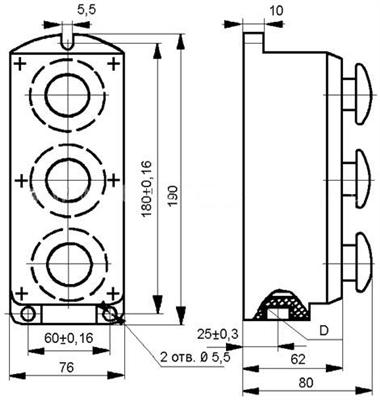

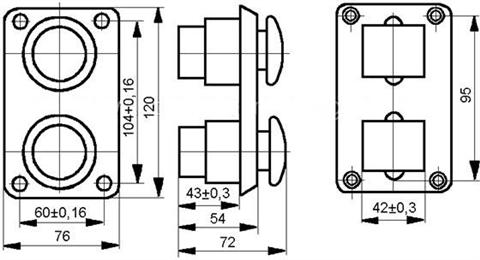

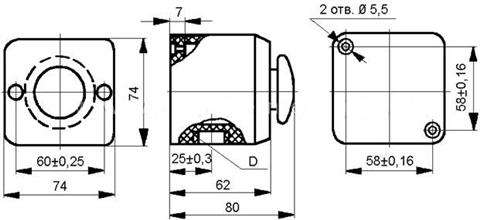

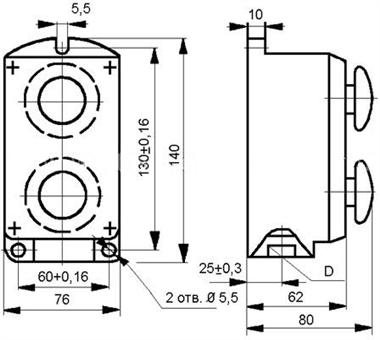

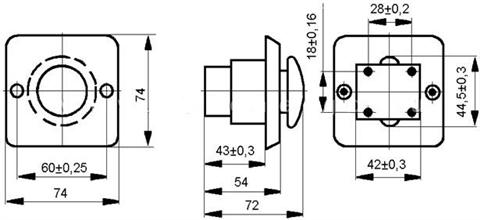

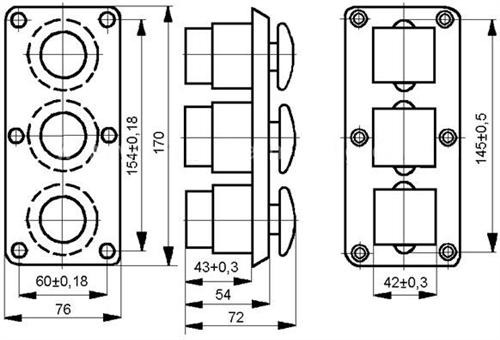

Габаритные и установочные размеры кнопочных постов ПКЕ

Типоисполнение
поста

Способ
монтажа

Количество
толкателей
Степень зашиты
по ГОСТ 14255-69
со стороны:
толкателя
контактов
ПКЕ-112-1У3
Встраиваемый в нишу
1
IP40
IP00
ПКЕ-112-2У3
2
ПКЕ-112-3У3
3
ПКЕ-122-1У2
1
IP54
ПКЕ-122-2У2
2
ПКЕ-122-3У2
3
ПКЕ-212-1У3
Для пристыковки к
ровной поврхности
1
IP40
IP40
ПКЕ-212-2У3
2
ПКЕ-212-3У3
3
ПКЕ-222-1У2
1
IP54
IP54
ПКЕ-222-2У2
2
ПКЕ-222-3У2
3
ПКЕ-612-2У3
Встраиваемый в нишу
2
IP40
IP00
ПКЕ-622-2У2
IP54
ПКЕ-712-2У3
Для пристыковки к
ровной поврхности
2
IP40
IP40
ПКЕ-722-2У2
IP54
IP54
