Контакторы серии КТ6000; КТП6000
Контакторы открытого исполнения, общего применения, с естественным воздушным охлаждением серий КТ6000 и КТП6000 рассчитаны на номинальное напряжение до 660В в цепях переменного тока частотой 50 и 60 Гц и предназначены для включения и отключения приёмников электрической энергии в условиях умеренного (У) климата для категории размещения 3 по ГОСТ 15150.
Основные технические характеристики контакторов серии КТ6000; КТП6000
Контакторы серии КМ-20
КТ6023Б
КТП6053Б

Тип контактора
Вели
чина
корпуса
по
току
Напря
жение
изоля
ции,
В

Номи
нальный
ток,
А
Мощность управляемого 3-фазного асинхр. двигателя (АС-3) кВт,
при напряжении
Коли
чество
срабаты
ваний
в час
Комму
тацион
ная
износо
стой
кость
х1000
Мощ
ность
срабаты
вания,
Вт
Мощ
ность удержа
ния,
Вт
220В
380В
660В
1140В
КМ-20-22
1
660
9
2
4
5,5
-
1200
100
76
13,5
КМ-20-23
12
3,2
5,5
7,5
-
КМ-20-24
2
16
4
7,5
13
-
101
14,5
КМ-20-25
25
7,5
11
13
-
КМ-20-26
3
32
7,5
15
15
-
210
28,5
КМ-20-27
40
11
18,5
18,5
-
КМ-20-28
50
15
25
25
-
КМ-20-29
4
1140
63
18,5
30
55
-
120
480
57
КМ-20-30
80
22
37
55
-
КМ-20-31
5
100
30
45
75
-
КМ-20-32
125
37
55
75
75
КМ-20-33
6
160
45
75
110
-
880
88
КМ-20-34
200
55
90
110
-
КМ-20-35
250
75
132
110
110
КМ-20-36
7
315
90
160
300
-
600
60
1710
152
КМ-20-37
400
110
220
300
-
КМ-20-38
500
150
280
300
220
КМ-20-39
8
630
200
335
475
-
300
30
3578
325
КМ-20-40
800
250
450
475
-
КМ-20-41
1000
360
625
475
600
Основные технические характеристики контакторов серии КМ-20

Тип контактора
Габаритные размеры, мм
Установочные размеры, мм
Масса, кг
Amax
Bmax
Cmax
a
b
Øотв
КМ-20-22; КМ-20-23
45
77
81
35
60
4,2
0,38
КМ-20-24; КМ-20-25
54
77
88
40
60
4,2
0,42
КМ-20-26...КМ-20-28
56.6
90.7
104.7
40
70
4,2
0,75
КМ-20-29...КМ-20-32
116
143
154
100
90
5,3
2,65
КМ-20-33...КМ-20-35
146
186
184
130
130
9
5,2
КМ-20-36...КМ-20-38
190
235
230
160
150
9
10,5
КМ-20-39...КМ-20-41
244.5
347
287.5
210
180
11
20,5

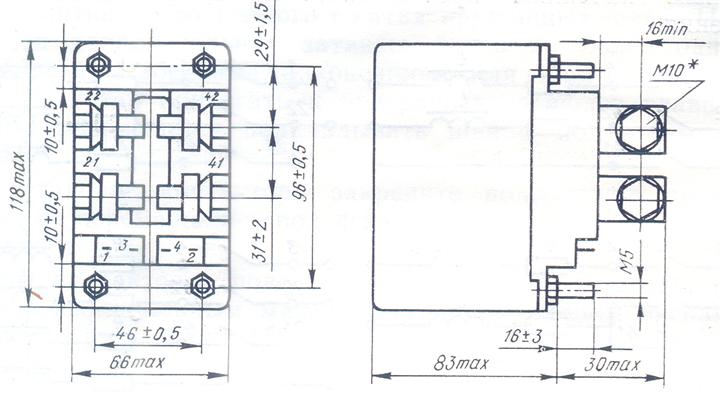

Общий вид, габаритные и установочные размеры контакторов серии КМ-20
Параметры
Тип контактора
КМ-20-22...
КМ-20-25
КМ-20-26...
КМ-20-28
КМ-20-29...
КМ-20-35
КМ-20-36...
КМ-20-41
Максимальное напряжение, В
660
Максимальный ток, А
10
16
Переменное номинальное напряжение, В
380
220
380
220
380
220
380
220
Переменный номинальный ток, А
0,26
0,45
0,26
0,45
0,8
1,4
1,3
2,3
Постоянноек номинальное напряжение, В
220
110
220
110
220
110
220
110
Постоянный номинальный ток, А
0,14
0,27
0,14
0,27
0,27
0,6
0,27
0,6
Мощность
S, ВА
100
100
300
500
P, Вт
30
30
60
60
Количество дополнительных
контактов
Н/О
0
1
-
-
4
2
4
2
Н/З
1
0
-
-
3
3
3
3
Наличие дополнительных контактов и их технические характеристики
КТК 1.20
КТПВ623
КНЕ-320
ТКС-101ДОД
Другие типы контакторов, производимые заводом
КНЕ-230; КНЕ-220
Тип контактора
Величина
Количество замыкающих контактов
Номинальный ток контактов In,A
Номинальное
напряжение
цепи управления
Un, В
Главных
Вспомогательных
Главных
Вспомогательных
КНЕ230
2
3
1
63
5
12; 24; 27
КНЕ220
2
100
КНЕ330
3
3
160
КНЕ320
2
250
Контакторы серии КНЕ
Основные технические характеристики контакторов серии КНЕ
Контакторы серии КМ
Контактор малогабаритный длительного действия КМ-50Д-В предназначен для включения и отключения потребителей электроэнергии в самолётных электросистемах, эксплуатируемых в различных климатических условиях (включая тропические).
Контактор рассчитан для работы при температуре окружающего воздуха от плюс 50 до минус 60°С, относительной влажности окружающего воздуха до 98% при 40°С, высоте над уровнем моря до 20000 метров, вибрации мест крепления в диапазоне частот 10...200Гц.
Контактор выдерживает без повреждений и без самопроизвольных срабатываний контактов линейное ускорение до 8g и кратковременную тряску мест крепления с частотой 60...100 ударов в минуту при ускорении до 4g.
Положение в пространстве - любое, но предпочтительнее контактными клеммами вверх, что увеличивает срок службы контактора.
Основные технические характеристики контакторов серии КМ
Наименование
КМ-50Д-В
КМ-400Д-В
КМ-600Д-В
Напряжение в цепи контактов:



- постоянного тока, В
27±3
- переменного тока частотой 50...400 Гц
220±5%
-
-
Сила тока в цепи контактов, А
1,5...50
20...400
20...600
Напряжение в цепи обмотки, В
27±3
Сила тока, потребляемая обмоткой, А
0,4
0,58
0,67
Частота срабатываний в минуту
2
Напряжение включения в нагретом состоянии при сопротивлении
подводящих проводов 1,5 Ом, В (не более)
20
18,9
14,5
Напряжение отключения в нагретом состоянии при сопротивлении
подводящих проводов 1,5 Ом, В
6
Падение напряжения на контактах при окружающей температуре 20±5°С, мВ
150
Сила тока срабатывания контактора, А
0,25
Токовая перегрузка, которую выдерживает контактор без повреждения в течение 2 минут не чаще, чем через каждые 5 часов работы, А
100
800
1200
Максимальная сила разрывного тока контактов контактора, А
400
3600
4800
Режим работы
длительный
Количество включенийц четырёхкратной омической нагрузки, снижающейся через 1 сек
до её номинального значения
2500
Количество разрывов:



- номинального тока в индуктивной цепи с электромагнитной постоянной времени t=0,01
2500
номинального тока при омической нагрузке
7500
Количество включений и отключений в цепях переменного тока с номинальной нагрузкой
при cos0,5 и U=220В
2500
Масса, кг
0,2
0,95
1,65

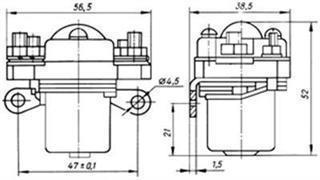

Электрическая схема контактора КМ-ХХХД-В

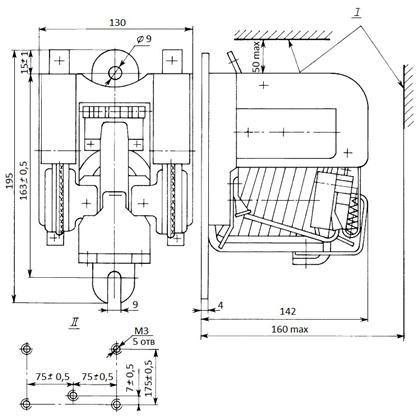

КТ/КТП6033БМ
КТ6022Б
Тип контактора
A
B
C
D
E
F
Q
L
M
КТ6032БМ
374
335
15
70
225
M10
230
70
80
КТ6033БМ
445
405
15
70
225
M10
230
70
80

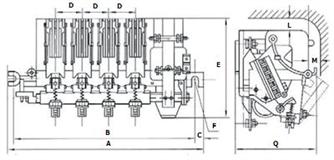

Габаритные и установочные размеры контакторов КТ/КТП6032/33БМ
МК3-20

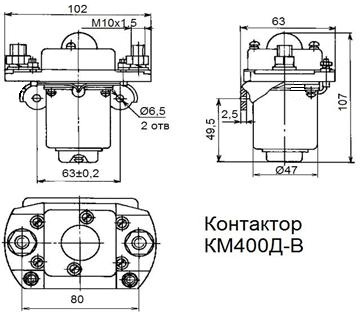

КМ400Д-В

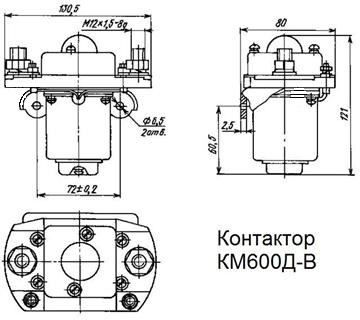

КМ600Д-В
КТП6023Б
Общество с дополнительной ответственностью
Каменец-Подольский
электромеханический завод
ТКПД-114
Тип контактора
Номиналь
ное напряжен
ие главной
цепи, В
Номинальный
ток продолжитель
ного режима, А
Допустимое
число циклов
включений-от
ключений
(ВО) в час
Механичес
кая
износостой
кость
не менее,
млн.
циклов
ВО
Напряжение
включающей
катушки, В
Постоян
ная времени
мс, (±15%)
Исполнения
вспомогате
льных
контактов
Номинальное
напряжение
вспомогатель
ной цепи, В
КТК-1-20
~380, 50 Гц
~440, 60 Гц
-220, -550
5, 10, 25, 40, 63, 80
1200
16
110, 170, 220
7,5
1з+1р
-110
-220
~380, 50 Гц
~440, 60 Гц
КПД-121Е
5, 10, 25, 40, 63
300
16
110, 170, 220
10
1з+1р
КПД-114Е
-220
250
1200
10
75, 110 220
7,5
1з+1р
-110
-220
ТКПД-114В
400
300
5
75, 110, 220
10
1з+1р
Контакторы серии КТК/КПД
КНЕ-220
КНЕ-230
КНЕ-320

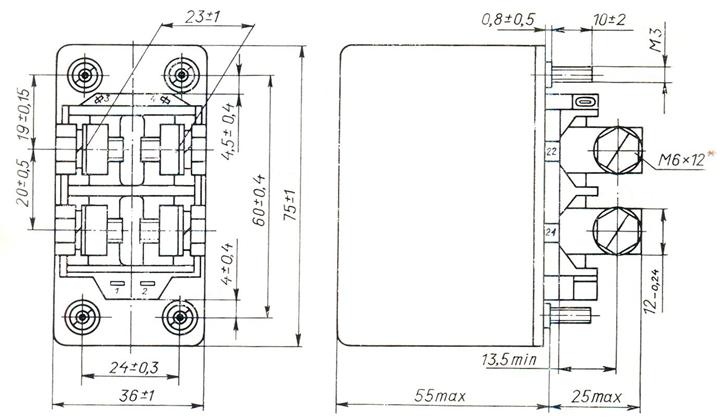

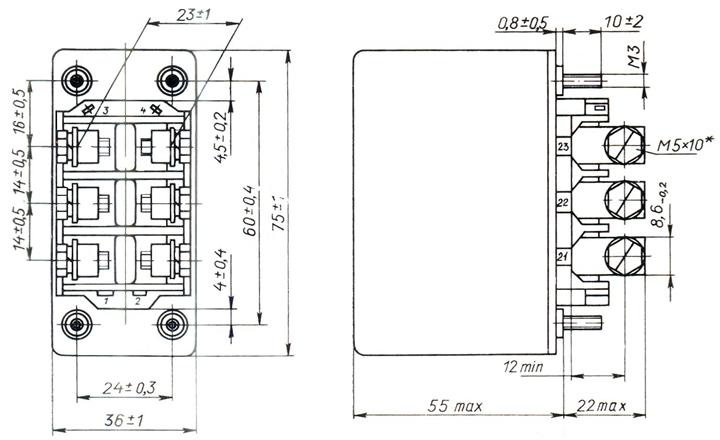

КМ-50Д-В
КМ-50Д-В
