Конечные выключатели серии КУ-700
Технические характеристики
Частота включений в час
до 600
Ток продолжительного режима, А
16
Раствор контактов, мм
9t
Контактное нажатие, даН
0,25±0,025
Предельная скорость привода, м/мин:
КУ-701А
150
КУ-703А
не ограничена
КУ-704А
100
КУ-706А
100
НВ-701А
не ограничена
Включаемый ток, А:
Переменное напряжение до 500В
50
Постоянное напряжение 100 В; 220 В; 440 В
25
Отключаемый ток, А:
Переменное напряжение до 500 В
16
Постоянное напряжение
(100В)2,5; (220В)1,5; (440В)0,5

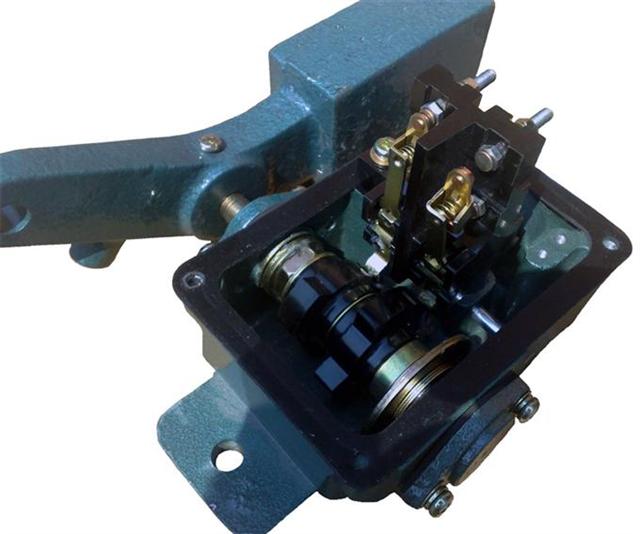

Внутреннее устройство конечных выключателей серии КУ-700
КУ-703А
КУ-704А

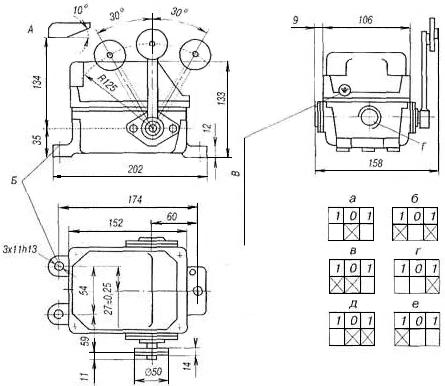

КУ-701А
КУ-701А
  • А - линейка механизма;
  • Б - поверхность для заземления аппарата исполнений У и УХЛ;
  • В - болты для заземления аппаратов исполнения Т;
  • Г - отверстие для ввода проводов 0 труб 1", кл. А.
  • а, б, в, г, д, е - таблицы включений контактов: X - контакт замкнут

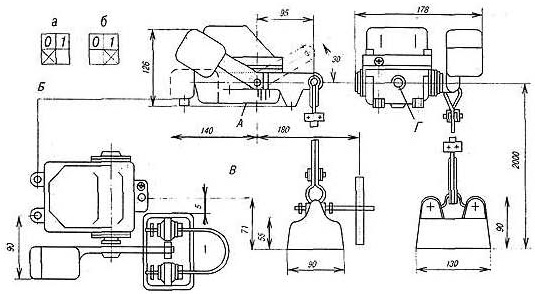

КУ-703А
  • А - линейка механизма;
  • Б - поверхность для заземления аппарата исполнений У и УХЛ;
  • В - болты для заземления аппаратов исполнения Т;
  • Г - отверстие для ввода проводов 0 труб 1", кл. А.
  • а, б - таблицы включений контактов: X - контакт замкнут

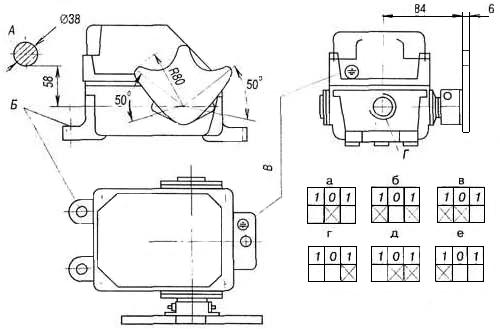

КУ-704А
  • А - линейка механизма;
  • Б - поверхность для заземления аппарата исполнений У и УХЛ;
  • В - болты для заземления аппаратов исполнения Т;
  • Г - отверстие для ввода проводов 0 труб 1", кл. А.
  • а, б, в, г, д, е - таблицы включений контактов: X - контакт замкнут

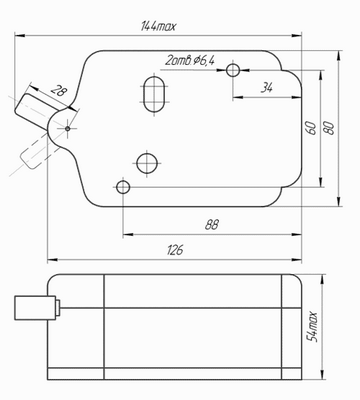

Габаритные и установочные размеры выключателей серии КУ-700
Выключатели серии ВУ предназначены для коммутирования цепей управления переменного и постоянного токов.
Выключатели приводятся в действие вращающимися частями механизмов, с которым они связаны посредством зубчатых колес, цепей или муфт.
Исполнение выключателей ВУ-150А, ВУ-150М и ВУ-250А, ВУ-250М - защищенное.
В корпусе выключателя расположены с одной стороны контактная часть, с другой - редуктор.
Контактная часть состоит из изолятора с неподвижными контактами, рычага с подвижными контактами, замыкающей и размыкающей шайб с роликом.
Ролик размыкающей шайбы расположен в плоскости выступа собачки, ролик замыкающей - в плоскости рычага.
Редуктор состоит из червячного вала и червячного колеса, на валу которого укреплены замыкающая и размыкающая шайбы контактной части.
Исполнение выключателей:
ВУ-150МУ2 - защищенное, коммутирует одну электрическую цепь;
ВУ-250МУ2 - защищенное, коммутирует две электрические цепи.
Наименование параметра
ВУ-150А, ВУ-250А
ВУ-150М, ВУ-250М
Напряжение работы выключателя, В
не более 500
не более 500
Длительный ток
20
10
Включаемый ток
100
50
Разрываемый ток при индуктивной нагрузке, А:


при постоянном токе:


110 В
2,5
2,5
220В
1,6
1,6
440В
0,6
0,6
при переменном токе до 500 В
20
10
Передаточное отношение редуктора
1:50
1:50
Масса выключателей, кг:


ВУ-150
6
1,4
ВУ-250
8,2
1,5
Технические характеристики:
Конечные выключатели ВУ-150, ВУ-250
ВУ-150А
ВУ-250А
ВУ-150/250М
Концевой выключатель ВУ-22-2Б1
ВУ22-ХХХ Х3:
ВУ - буквенное обозначение серии выключателей;
22 - условное цифровое обозначение типа выключателей;
Х - условный габарит выключателей: 2 - второй, 3 - третий, 4 - первый;
Х - конструкторское исполнение: А - с самовозвратом, Б - сручным возвратом;
Х - порядковый номер исполнения в пределах габарита;
Х3 - климатическое исполнение (У, Т, ХЛ)
Категория размещения по ГОСТ 15150 и ГОСТ 15543.1. Высота над уровнем моря не более 1400 м.
Нижнее значение температуры окружающего воздуха минус 50°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры контакторов в недопустимых пределах.
Группа механического исполнения М1, М25, М28 и М29 по ГОСТ 17516.1-90Е.
При установке выключатели должны быть защищены от попадания влаги.
Группа коррозийной активности атмосферы 1 для исполнений У3 и ХЛ3, 2 для исполнения Т3 по
ГОСТ 15150.
Рабочее положение выключателей типа ВУ22 в пространстве - вертикальное, рукояткой вниз с допустимым отклонением от рабочего положения до 10° в любую сторону;
При наклонном и вертикальном расположении контакты выключателя должны быть обращены вверх.
Структура условного обозначения

КУ-7ХХА Х2:
КУ - характер привода (рычажный);
7    - тип (серия) выключателя;
ХХ - классификация приводного механизма;
А - индекс модернизации;
Х2 - климатическое исполнение (У)
Структура условного обозначения

ВУ-ХХХМ Х2:
ВУ - характер привода (вращающимися частями механизмов);
Х - количество комутируемых цепей: 1 - одна, 2 - две;
ХХ - передаточное число редуктор (1:50);
М - индекс модернизации;
Х2 - климатическое исполнение (У)
Тип выключателя
ВУ-22-2Б1
ВУ-22-2Б2
ВУ-22-2Б4
ВУ-22-2Б5
ВУ-22-2Б8
ВУ-22-4А1
ВУ-22-4Б2
Конструкция
с ручным возвратом
с самовоз-
вратом
с ручным возвратом
с гашнием дуги
без гашения дуги
Материал контактов
медь






Номинальное напряжение, В
постоянного тока
550
750
110
250
110
220
переменного тока
-

500
380
500
380
Номинальный ток выключателя, А
20
2
20
40
до 20
20
Включаемый и отключамй ток, А
номинальный
постоянный
20
2
5
1
5
2
переменный
-

15
20
15
20
предельный
постоянный
23


2



пременный
-


50



Механическая износостойкость, циклов ВО
220 тыс.



Электрическая износостойкость, циклов ВО
50 тыс.



Степень защиты
IP00



Однополюсные рычажные выключатели управления серии ВУ-22 с непосредственным ручным приводом предназначены для продолжительного проведения тока в номинальном режиме и для оперативных включений и отключений цепей постоянного тока и цепей переменного тока частоты 50 Гц для тяглового и кранового электрооборудования.
Выключатели изготавливаются однополюсными, одноступенчатыми, с принудительным гашением дуги; с ручным оперированием независимого действия;
по способу фиксирования коммутационных положений - без самовозврата с фиксацией коммутационного положения (О - I) через 40%.
Структура условного обозначения
КУ-706А
